AMPIRE Sitzheizung, 3-stufig schaltbar mit Temperaturregelung

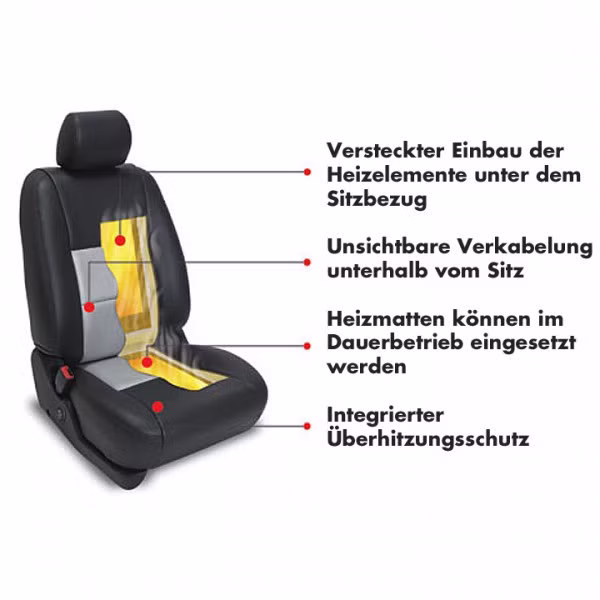

Die AMPIRE Carbon-Sitzheizung HEAT300 ist für den Einbau in die Polsterung eines Fahrzeugsitzes mit Rückenlehne und Sitzkissen ausgelegt. Die zwei Heizelemente werden unter dem Leder- oder Stoffbezug montiert und lassen sich an die Sitzgeometrie anpassen.

Funktionen und technische Daten

• Drei Heizstufen: 30 °C, 35 °C und 40 °C, mit Temperaturregelung
• Steuerung per Thermostat und integrierter Überhitzungsschutz
• Schnelles, homogenes Heizverhalten
• 12 V DC; Stromaufnahme: 5 A, maximal 5 A

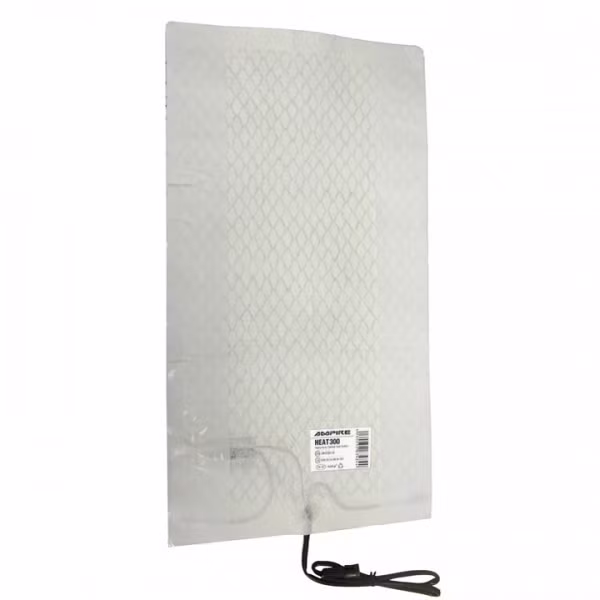

• Abmessungen der Heizkörper: 475 x 255 mm

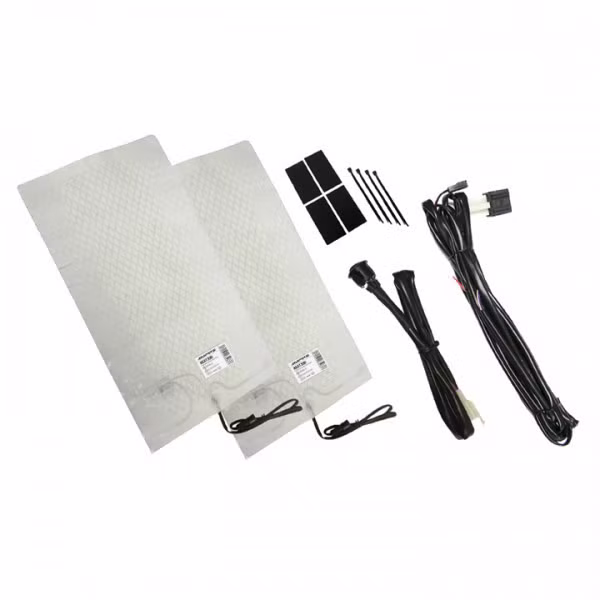

Lieferumfang

• 2 universelle Heizelemente
• Kabelbaum mit Relais

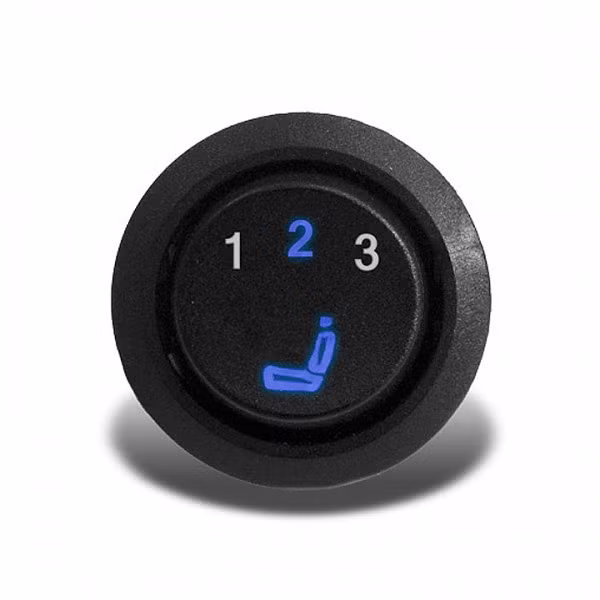

• Schalter mit LED und Stellungen 1/2/3/Aus
• Sicherungshalter mit Sicherung
• 4 doppelseitige Klebestreifen, Einbauanleitung und Kleinteile

Anschlussbelegung

• Schwarz: Masse an Karosserie
• Rot: +12 V, Klemme 30
• Gelb: Zündung, Klemme 15
• Grau: Abblendlicht

Wichtige Hinweise zum Einbau

Der Einbau darf nur durch eine Fachwerkstatt erfolgen. Prüfen Sie vorab, ob der Sitz geeignet ist: Bei geklebten Sitzbezügen kann der Einbau aufwendig oder unmöglich sein. Sitze mit Längsgräben sowie Sitze mit einer Mittelbahn unter 270 mm Breite sind für den Einbau nicht geeignet.

Beachten Sie die Vorgaben des Fahrzeugherstellers zu Sitzbelegungserkennung, Gurtstraffern und Seitenairbags. Bei Seitenairbags dürfen Sitzbezüge und Nähte nicht verändert werden; die Heizmatten dürfen nur im Mittelteil des Schaumpolsters angebracht werden. Prüfen Sie anhand des Fahrzeugschaltplans, ob Bordnetz und Kabelquerschnitte für die zusätzliche Belastung geeignet sind, und ob ein geeigneter Platz für den Schalter vorhanden ist. Notieren Sie vor dem Abklemmen der Batterie die Codes flüchtiger Speicher, zum Beispiel von Radio oder Navigation.

Verwenden Sie ausschließlich die mitgelieferten Originalkomponenten. Die Heizelemente dürfen nicht in der Breite gekürzt und nicht längs eingeschnitten werden. Schmale Querausschnitte sowie ein Kürzen am Ende gegenüber dem Kabel sind möglich. Dabei dürfen die Elektroden nicht beschädigt werden; halten Sie mindestens 40 mm Abstand zum Seitenrand. Carbonfasern dürfen keine elektrisch leitfähigen Teile wie Polsterklammern, Sitzrahmen oder Abspanndrähte berühren. Isolieren Sie Ausschnittkanten mit Gewebeklebeband.

Die Heizelemente müssen sicher und faltenfrei fixiert werden, da andernfalls Brandgefahr besteht. Vermeiden Sie Beschädigungen durch Klammern, Werkzeuge oder scharfkantige Sitzrahmen. Die Klebefläche muss silikon-, fett- und staubfrei sein. Für die vollständige Klebkraft sind ausreichender Anpressdruck und mehrere Stunden Einwirkzeit erforderlich. Ein vollständig eingebautes Heizelement darf nicht gelöst und erneut eingebaut werden. Verlegen Sie die Kabel so, dass der Sitz frei in den Führungsschienen bewegt werden kann und Kabel weder scharfen Kanten noch Knicken oder Zug ausgesetzt sind. Klemmen Sie vor Arbeiten an der Fahrzeugelektrik die Batterie ab. Die Heiztemperatur hängt vom Sitz- und Bezugsmaterial ab. Prüfen Sie bei einem Ausfall zuerst die Sicherung.

Zulassungen

• CE: E8N 09 04 69744 001
• E24: 10R-030474
