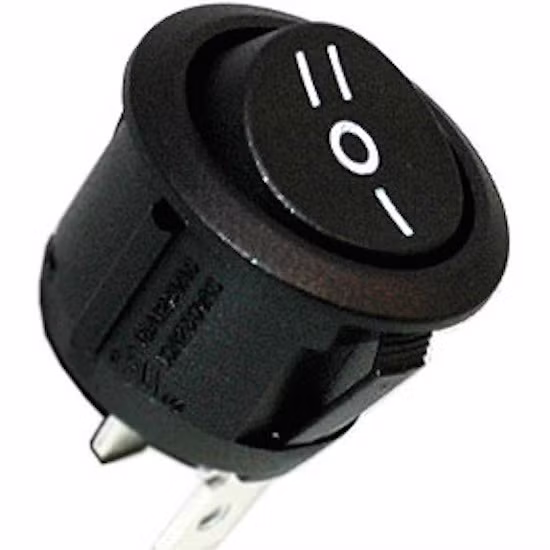

Interrupteur à bascule rond en version encliquetable, MARCHE | ARRÊT | MARCHE. Courant de commutation max. : 10A/250V AC
- Commutez simplement : Deux positions MARCHE, avec ARRÊT au centre.
- Pose facile : Encliquetage dans une découpe ronde de 20,2 mm.
- Montage compact : Profondeur de 24,3 mm, diamètre extérieur de 23,5 mm.
- Branchez vos câbles : Bornes enfichables de 4,8 x 0,8 mm.
N° d'art. 7758
Cet interrupteur à bascule rond réunit deux positions MARCHE et une position centrale ARRÊT sur une seule commande MARCHE | ARRÊT | MARCHE. Sa conception encliquetable permet de l'insérer dans une découpe de boîtier adaptée.
Préparez le montage à partir de dimensions précises
L'interrupteur est prévu pour une découpe de 20,2 mm. Son diamètre extérieur est de 23,5 mm et sa profondeur d'encastrement de 24,3 mm. Avant le montage, vérifiez donc la découpe ainsi que l'espace disponible derrière le panneau.
Prévoyez des connexions et un emplacement adaptés
Les bornes plates argentées de 4,8 x 0,8 mm permettent de choisir les cosses de raccordement aux bonnes dimensions. Le corps et la bascule sont en Nylon 6.6/UL94V2. Pour le choix de l'emplacement, tenez compte de la température ambiante maximale de 85 °C.
Adaptez la charge aux valeurs de commutation
Le courant de commutation maximal est de 10 A à 250 V CA. En charge inductive, la limite est de 4 A. Cette différence doit être prise en compte lors du choix de l'appareil à raccorder.
Vérifiez la compatibilité avant le montage dans votre Marco Polo
Les valeurs de fonctionnement et de commutation sont données pour le courant alternatif. Aucune capacité de commutation en 12 V ou 24 V CC n'est indiquée. Pour un montage dans un Mercedes-Benz Marco Polo W447 ou un Viano Marco Polo W639, vérifiez donc l'adéquation électrique, la découpe et l'espace d'encastrement. Aucune compatibilité de montage propre à ces véhicules n'est précisée.
Données techniques
Tension de fonctionnement max. : 250V CA
Courant de commutation max. : 10A/250V CA
Courant de commutation en charge inductive max. : 4A
Température ambiante max. : 85°C
Résistance d'isolement (500V CC) : >100MOhm
Corps et bascule : Nylon 6.6/UL94V2
Bornes : argentées
Connexions enfichables : 4,8x0,8mm
Découpe du boîtier : 20,2mm
Profondeur d'encastrement : 24,3mm
Diamètre extérieur : 23,5mm
Fabrication : conforme aux exigences RoHS
Quantité livrée : 1 pièce
Que signifie MARCHE | ARRÊT | MARCHE ?
L'interrupteur à bascule possède deux positions MARCHE et une position centrale ARRÊT. Les informations fournies ne précisent pas si les positions sont maintenues ou momentanées.
Comment l'interrupteur se monte-t-il et quelles dimensions faut-il vérifier ?
L'interrupteur se fixe par encliquetage dans une découpe adaptée. La découpe mesure 20,2 mm, le diamètre extérieur 23,5 mm et la profondeur d'encastrement 24,3 mm. Vérifiez également l'espace disponible derrière le panneau.
Quelles sont les limites électriques ?
La tension de fonctionnement maximale est de 250 V CA. Le courant de commutation maximal est de 10 A à 250 V CA. Pour une charge inductive, le maximum indiqué est de 4 A.
De quelles connexions l'interrupteur dispose-t-il ?
L'interrupteur possède des bornes plates argentées de 4,8 x 0,8 mm. Choisissez des cosses de raccordement adaptées à ces dimensions. L'affectation des bornes n'est pas précisée.
Que vérifier pour un montage dans un Marco Polo ou sur un circuit 12 V ou 24 V CC ?
Aucune compatibilité de montage propre au Mercedes-Benz Marco Polo W447 ou au Viano Marco Polo W639 n'est précisée. Les valeurs de commutation concernent le courant alternatif ; aucune capacité de commutation en 12 V ou 24 V CC n'est indiquée. Vérifiez l'adéquation mécanique et électrique avant le montage. La valeur de 500 V CC concerne la résistance d'isolement et ne constitue pas une valeur de commutation en courant continu.
Quelles sont les caractéristiques des matériaux et les conditions ambiantes indiquées ?
Le corps et la bascule sont en Nylon 6.6/UL94V2. La température ambiante maximale est de 85 °C. La résistance d'isolement est supérieure à 100 MOhm à 500 V CC. La fabrication est conforme aux exigences RoHS.
Quelle quantité est livrée ?
La quantité livrée est d'un interrupteur à bascule.
La création de la commande pour le service de montage optionnel se fait manuellement, dans ce cas, veuillez ne pas commander en ligne.
| Marque | Ampire |
| Réf. art. | 7758 |
| Contenu | 1 pièce |
| État | Nouveau |
| Poids | 10 g |
| Numéro tarifaire douanier | 85365080 |
| Fabricant | Ampire Electronics GmbH & Co.KG Langwadener Straße 60 41516 Grevenbroich Allemagne support@ampire.de |
