Système d'alarme Can Bus pour votre Mercedes-Benz Classe V, Marco Polo, Horizon, Activity (W447)
- Une seule télécommande : Armez et désarmez avec votre télécommande d'origine.
- Les chocs ne passent pas inaperçus : Préalerte ou alarme selon l'intensité.
- L'alarme reste armée : Forcer une serrure ne désarme pas le système.
- Chauffez sans fausse alarme : Le chauffage stationnaire ne déclenche pas l'alarme.
N° d'art. 18102
L'alarme sur bus CAN Ampire surveille les portes, le capot et le coffre, le contact et les chocs sur votre Mercedes-Benz Classe V, Marco Polo, Horizon ou Activity de la série W447. Elle se commande avec la clé de votre véhicule : vous n'avez pas de télécommande supplémentaire à emporter.
Commandez l'alarme avec votre clé d'origine
En utilisation normale, l'armement et le désarmement s'effectuent exclusivement avec la télécommande d'origine ou la clé confort du véhicule. Le forçage de la serrure d'une porte ou du coffre ne désarme pas l'alarme. Un désarmement de secours et un mode service restent possibles sans télécommande.
L'alarme reçoit les informations nécessaires par le bus CAN de l'électronique de confort. Elle peut lire les données, mais aussi envoyer des commandes sur le bus. Elle peut ainsi piloter les clignotants et la fermeture confort, lorsque le véhicule prend en charge ces fonctions.
Identifiez l'origine d'un déclenchement grâce à six zones distinctes
Six zones d'alarme distinctes différencient les ouvrants et les signaux surveillés. Deux de ces zones permettent d'intégrer des composants supplémentaires en option.
- Zone d'alarme 1 : ouverture du capot ou du coffre, détectée par le bus CAN.
- Zone d'alarme 2 : chocs importants, détectés par le capteur de chocs intégré à sensibilité réglable.
- Zone d'alarme 3 : ouverture des portes, détectée par le bus CAN.
- Zone d'alarme 4 : déclenchement par un capteur analogique en option.
- Zone d'alarme 5 : mise du contact, détectée par le bus CAN.
- Zone d'alarme 6 : déclenchement par un contact d'alarme analogique en option.
Le capteur de chocs intégré à deux niveaux distingue les chocs légers des chocs importants. Les premiers provoquent une préalerte, les seconds déclenchent l'alarme. Sa sensibilité est réglable.
En cas de dysfonctionnement, la fonction anti-fausses alarmes désactive automatiquement certaines zones. Les préalertes dues aux chocs légers ou à un capteur en option sont exclues de cette désactivation. La mémoire à long terme conserve les deux dernières zones ayant déclenché une alarme pour faciliter le diagnostic ultérieur.
L'ouverture du coffre à distance ainsi que le chauffage stationnaire ou le démarrage moteur à distance, lorsque le véhicule en est équipé, ne provoquent pas de fausse alarme. Le système tient ainsi compte de ces fonctions prévues du véhicule.
Réglez le son et la durée de la sirène

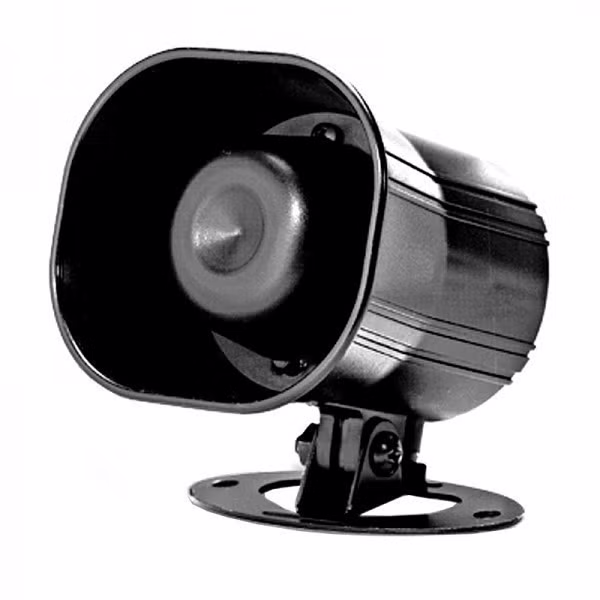

La sirène compacte 514LN à aimant en ferrite atteint un niveau de pression acoustique de 121 dB à 1 mètre. Elle propose six sons différents, diffusés successivement avec un changement toutes les cinq secondes. Un son constant peut également être sélectionné.
La durée d'alarme est réglée en usine sur 30 secondes et peut techniquement être prolongée à 60 secondes. La fonction Soft Chirp permet d'ajuster le volume des bips de confirmation à l'armement et au désarmement. Veuillez également tenir compte des restrictions de configuration indiquées ci-dessous.
- Dimensions de la sirène : 84 x 83 x 72 mm.
- Consommation de la sirène en alarme : 1200 mA.
- Matériau de l'aimant : ferrite.
Interrompez le circuit du démarreur et pilotez des accessoires en option

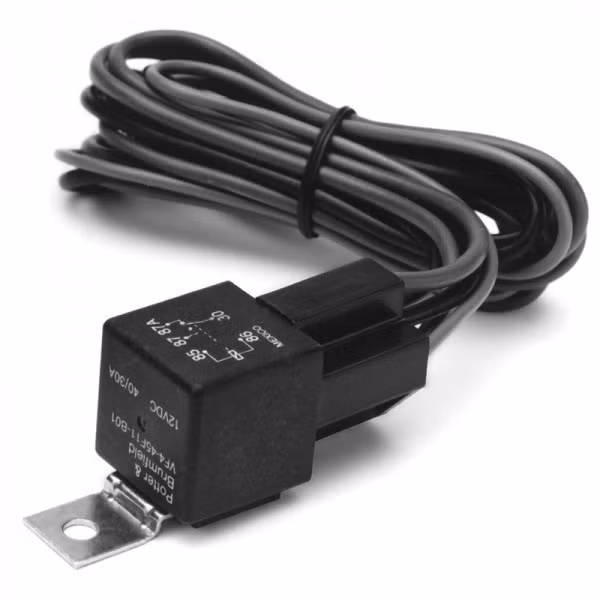

Le relais antidémarrage FailSafe fourni permet d'interrompre le circuit du démarreur et supporte jusqu'à 15 A. Des sorties analogiques supplémentaires permettent de commander des fonctions du véhicule et des accessoires en option.
- Sortie d'alarme, jusqu'à 200 mA : pour commander l'avertisseur sonore du véhicule ou un système de localisation GPS en option.
- Sortie clignotants/feux de position, jusqu'à 200 mA : lorsque la commande par le bus CAN n'est pas possible.
- Canal AUX, jusqu'à 200 mA : pour commander un accessoire en appuyant deux fois sur le bouton de verrouillage de la télécommande.
- Sortie d'état armé, jusqu'à 500 mA : pour commander des accessoires en option.
Un capteur supplémentaire, un contact d'alarme supplémentaire et un système de localisation GPS sont des extensions optionnelles. Les raccordements prévus ne remplacent pas ces composants.
Préparez la pose avec un schéma dédié et gardez la main sur les réglages
Un schéma de raccordement spécifique au véhicule est fourni pour l'installation par vos soins. La pose dans l'atelier de 1sternehotel constitue une autre possibilité, en option. Les interventions sur l'électricité du véhicule et le circuit du démarreur nécessitent les compétences techniques correspondantes.

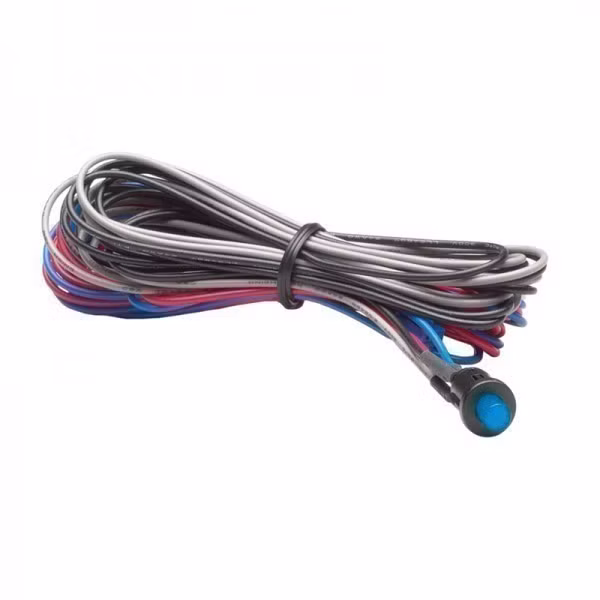

La LED clignotante avec bouton de service intégré permet le diagnostic, la commande et la programmation. Vous pouvez modifier les principaux paramètres de fonctionnement directement avec ce bouton.
Pour une programmation plus rapide et plus étendue, le Bitwriter en option se branche sur l'interface série ESP. Il permet également de définir un code et de verrouiller les réglages contre les modifications manuelles. Le câble Bitwriter, lui aussi optionnel, peut être prévu lors de la pose.
Vérifiez les réglages sonores avant la mise en service
Les bips de confirmation à l'armement et au désarmement ne doivent pas être utilisés au sein de l'UE. Un son de sirène constant est prévu pour une alarme d'effraction. Faites vérifier la durée d'alarme autorisée et les autres réglages avant la mise en service. Les possibilités techniques de sons alternés ou d'une durée de 60 secondes ne signifient pas que ces réglages sont autorisés sur le lieu d'utilisation.
Données techniques
- Tension de fonctionnement 12 volts CC
- Courant de veille 14mA max.
- Dimensions de la centrale d'alarme 9,0 cm x 5,7cm x 3,2cm
HOMOLOGATION E
- e11*74/61*95/56*2111*00
- E11 97R 2311
- E11 10R 024543
Pour quels véhicules l'alarme sur bus CAN Ampire est-elle prévue ?
L'alarme est prévue pour les Mercedes-Benz Classe V, Marco Polo, Horizon et Activity de la série W447. Les informations fournies n'établissent pas de compatibilité avec d'autres séries. La commande des clignotants et de la fermeture confort par CAN dépend de la prise en charge de ces fonctions par le véhicule.
Comment l'alarme s'arme-t-elle et se désarme-t-elle ?
En utilisation normale, vous utilisez la télécommande d'origine ou la clé confort du véhicule. Le forçage de la serrure d'une porte ou du coffre ne désarme pas l'alarme. Le désarmement de secours et le mode service restent possibles sans télécommande.
Que surveillent les six zones d'alarme ?
Les zones surveillent le capot/coffre, les chocs importants, les portes, un capteur analogique en option, le contact et un contact d'alarme analogique en option. Le capteur de chocs intégré à deux niveaux émet une préalerte pour les chocs légers et déclenche l'alarme pour les chocs importants. Sa sensibilité est réglable.
Comment le système gère-t-il les fausses alarmes et conserve-t-il les déclenchements précédents ?
En cas de dysfonctionnement, la fonction anti-fausses alarmes désactive automatiquement certaines zones. Les préalertes dues aux chocs légers ou à un capteur en option sont exclues de cette désactivation. La mémoire à long terme conserve les deux dernières zones ayant déclenché une alarme. L'ouverture du coffre à distance ainsi que le chauffage stationnaire ou le démarrage moteur à distance, si présents, ne provoquent pas de fausse alarme.
Quelle sirène est fournie et quels réglages propose-t-elle ?
La sirène 514LN atteint un niveau de pression acoustique de 121 dB à 1 mètre. Elle propose six sons successifs avec un changement toutes les cinq secondes, ou un son constant. La durée d'alarme est réglée en usine sur 30 secondes et peut techniquement être prolongée à 60 secondes. Soft Chirp ajuste le volume des bips de confirmation. La conformité des réglages doit être vérifiée séparément.
Quelles précautions de configuration sonore faut-il prendre dans l'UE ?
Les bips de confirmation à l'armement et au désarmement ne doivent pas être utilisés dans l'UE. Un son constant est prévu pour l'alarme d'effraction. Faites vérifier la durée d'alarme autorisée et les autres réglages avant la mise en service. Toutes les séquences sonores ou durées techniquement possibles ne sont pas nécessairement autorisées sur le lieu d'utilisation.
Quels éléments composent le système et lesquels sont optionnels ?
Le système décrit comprend la centrale d'alarme avec capteur de chocs intégré, la LED clignotante avec bouton de service, la sirène 514LN, le relais antidémarrage FailSafe supportant jusqu'à 15 A et le schéma de raccordement spécifique au véhicule. Un capteur supplémentaire, un contact d'alarme supplémentaire, un système de localisation GPS, le Bitwriter et son câble sont optionnels.
Comment s'effectuent l'installation et la programmation ?
Le schéma spécifique au véhicule accompagne l'installation par vos soins, sous réserve de disposer des compétences techniques nécessaires. La pose dans l'atelier de 1sternehotel est également proposée en option. Les principaux réglages s'effectuent avec le bouton de service intégré à la LED clignotante. Le Bitwriter optionnel se branche sur l'interface série ESP et permet des réglages plus étendus, la définition d'un code et le verrouillage contre les modifications manuelles.
Quels raccordements et quelles valeurs électriques faut-il connaître ?
La tension de fonctionnement est de 12 V CC et le courant de veille maximal de 14 mA. La sortie d'alarme analogique, la sortie clignotants/feux de position et le canal AUX supportent chacun jusqu'à 200 mA ; la sortie d'état armé supporte jusqu'à 500 mA. Le canal AUX s'active par deux pressions sur le bouton de verrouillage. Le relais antidémarrage fourni supporte jusqu'à 15 A et sert à interrompre le circuit du démarreur.
en option *
plus 299€.Pour l'installation, nous avons besoin de votre véhicule pendant 3 heures.
La création de la commande pour le service de montage optionnel se fait manuellement, dans ce cas, veuillez ne pas commander en ligne.
| Marque | Ampire |
| Réf. art. | 18102 |
| Contenu | 1 pièce |
| État | Nouveau |
| Poids | 800 g |
| Numéro tarifaire douanier | 85311095 |
| Fabricant | Ampire Electronics GmbH & Co.KG Langwadener Straße 60 41516 Grevenbroich Allemagne support@ampire.de |
